電機銘牌概述
每臺電機應具有一塊或多塊、采用耐久性材料制造的銘牌，并牢固地裝在電機上。 所有銘牌應根據電機的結構及安裝型式裝在使用時易于見到的部位。如電機安裝于設備之內，或與設備組合為整體，不容易見到銘牌，制造廠應按要求提供第二塊銘牌裝在設備上。
標記 額定輸出為750 W(或VA)及以下且結構尺寸不在GB/T 4772系列標準范圍內以及額定輸出為3 kW(或kVA)及以下特殊用途的裝入式電機。 其他情況下，按適用情況在銘牌上應永久性地標出以下諸項內容。這些項目不必全部標在同一塊銘牌上。量值和單位的字母符號應符合IEC 60027-1和GB/T 13394-1992的要求。 如制造廠提供更多的資料，則無須標志在銘牌上。 為便于參考，諸項目冠以編號，但在銘牌上的順序不作規定，諸項目可作適當?shù)慕M合。
1、制造廠名或標記。
2、制造廠的產品編號或識別標記。
注:單純的識別標記可用以識別每類型電機，該類電機是按同一電氣和機械設計且每一批均采用同樣工藝制造的。
3、識別制造年份的信息。該信息應標志在銘牌上或列于單獨的數據表中隨電機供給用戶。
注:如援引第2項規定的資料可以從制造廠得知這一信息，也可在銘牌和單獨的數據表中略去此項。
4、制造廠的電機型號。
5、交流電機的相數。
6、所采用的定額和性能標準的編號(如GB 755) 。
7、符合GB/T 4942. 1-2006規定的旋轉電機整體結構防護等級(IP代碼)分級。
8、熱分級和溫度限值或溫升限值(當?shù)陀跓岱旨墪r)，必要時，對帶水冷冷卻器電機還綴以溫升是由初級或次級冷卻介質起算的測量方法，用“P"(初級)或“S"(次級)字母表示，見8. 2。當定子和轉子熱分級不同時，應分別表示(用斜線分開)。
9、除連續定額Sl工作制以外的電機定額類別。
10、額定輸出或額定輸出范圍。
三相異步電動機的銘牌數據
三相異步電動機的額定值刻印在每臺電動機的銘牌上,一般包括下列幾種：
1、型號：為了適應不同用途和不同工作環境的需要，電動機制成不同的系列,每種系列用各種型號表示。例如 Y 132 M- 4
Y →三相異步電動機，其中三相異步電動機的產品名稱代號還有：YR為繞線式異步電動機；YB為防爆型異步電動機；YQ為高起動轉距異步電動機。
132→機座中心高
M →機座長度代號
4 →磁極數
2、接法：這是指定子三相繞組的接法。一般鼠籠式電動機的接線盒中有六根引出線,標有U1、V1 、W1、U2、V2、W2。其中：U1 U2是第一相繞組的兩端；V1 V2是第二相繞組的兩端；W1 W2是第三相繞組的兩端。

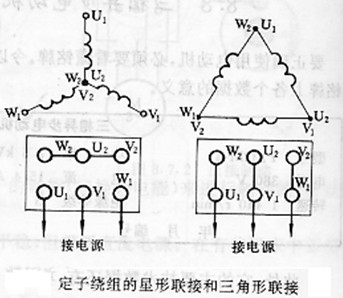

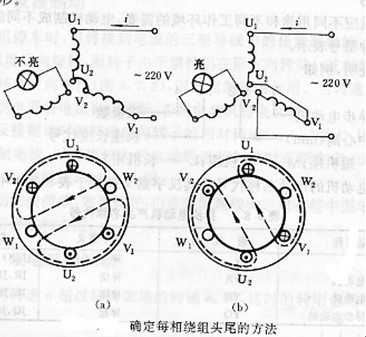

如果U1、V1 、W1分別為三相繞組的始端(頭) ,則U2、V2、W2是相應的末端(尾)。這六個引出線端在接電源之前,相互間必須正確聯接。聯接方法有星形(Y)聯接和三角形( )聯接兩種(下圖所示)。通常三相異步電動機自3kW以下者,聯接成星形;自4kW以上者, 聯接成三角形。
3、額定功率PN：是指電動機在制造廠所規定的額定情況下運行時,其輸出端的機械功率,單位一般為千瓦（kW）。
對三相異步電機，其額定功率：PN= UNINηNcos N式中ηN和cos N分別為額定情況下的效率和功率因數。
4、額定電壓UN：是指電動機額定運行時,外加于定子繞組上的線電壓,單位為伏（V）。
一般規定電動機的工作電壓不應高于或低于額定值的5%。當工作電壓高于額定值時,磁通將增大，將使勵磁電流大大增加,電流大于額定電流,使繞組發熱。同時,由于磁通的增大,鐵損耗(與磁通平方成正比)也增大,使定子鐵心過熱；當工作電壓低于額定值時，引起輸出轉矩減小，轉速下降,電流增加，也使繞組過熱，這對電動機的運行也是不利的。
我國生產的Y系列中、小型異步電動機，其額定功率在3kW以上的,額定電壓為380 V，繞組為三角形聯接。額定功率在3 kW及以下的,額定電壓為380/220V,繞組為Y/ 聯接(即電源線電壓為380 V時,電動機繞組為星形聯接；電源線電壓為220 V時,電動機繞組為三角形聯接)。
5、額定電流IN：是指電動機在額定電壓和額定輸出功率時,定子繞組的線電流,單位為安（A）。

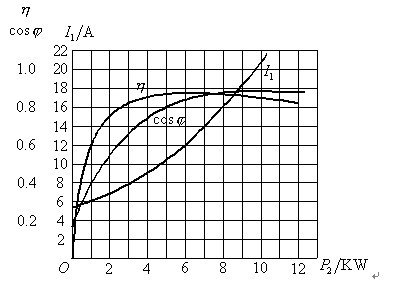

當電動機空載時,轉子轉速接近于旋轉磁場的同步轉速,兩者之間相對轉速很小,所以轉子電流近似為零,這時定子電流幾乎全為建立旋轉磁場的勵磁電流。當輸出功率增大時,轉子電流和定子電流都隨著相應增大,如下圖中的I1=f(P2)曲線所示。
圖中是一臺l0kW三相異步電動機的工作特性曲線。
6、額定頻率fN：我國電力網的頻率為50赫茲（Hz），因此除外銷產品外,國內用的異步電動機的額定頻率為50赫茲。
7、額定轉速nN：是指電動機在額定電壓、額定頻率下,輸出端有額定
功率輸出時, 轉子的轉速,單位為轉/分(r/min)。由于生產機械對轉速的要求不同,需要生產不同磁極數的異步電動機,因此有不同的轉速等級。最常用的是四個極的異步電動機(n0=l500 r/min)。
8、額定效率ηN：是指電動機在額定情況下運行時的效率, 是額定輸出功率與額定輸入功率的比值。即ηN= ×100%= ×100%
異步電動機的額定效率ηN約為75%～92%。從下圖中的η=f(P2)曲線可以看出，在額定功率的75%左右時效率最高。
9.額定功率因數cos N：因為電動機是電感性負載,定子相電流比相電壓滯后一個 角，cos 就是異步電動機的功率因數。
三相異步電動機的功率因數較低,在額定負載時約為0. 7～0. 9之間，而在輕載和空載時更低，空載時只有0. 2～0. 3。因此,必須正確選擇電動機的容量, 防止"大馬拉小車"，并力求縮短空載的時間。上圖中的cos =f(P2)曲線反映的是功率因數和輸出功率之間的關系。
10、絕緣等級：它是按電動機繞組所用的絕緣材料在使用時容許的極限溫度來分級的。

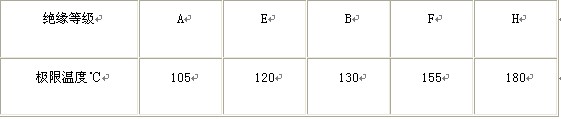

所謂極限溫度,是指電動機絕緣結構中最熱點的最高容許溫度。其技術數據見下表：
11、工作方式：反映異步電動機的運行情況，可分為三種基本方式：連續運行、短時運行和斷續運行。
直流電動機銘牌數據

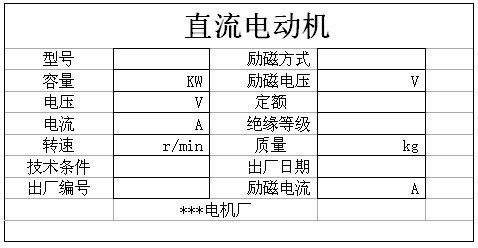

直流機銘牌上的數據是額定值，做為選擇和使用直流機的依據。直流機銘牌見下圖。
1、型號
型號包含電機的系列、機座號、鐵心長度、設計次數、極數等，。
2、額定功率（容量）
對于直流電動機是指在長期使用時，軸上允許輸出的機械功率。一般用KW表示單位。
3、額定電壓
對于直流電動機是指在額定條件下運行時從電刷兩端施加給電動機的輸入電壓。單位用V表示。
4、額定電流
對于電動機是指在額定電壓下輸出額定功率時，長期運轉允許輸入的工作電流。單位用A表示。
5、額定轉速
當電機在額定工況下（額定功率、額定電壓、額定電流）運轉時，轉子的轉速為額定轉速。單位用r/min（轉/分）表示。直流電機銘牌往往有低、高兩種轉速，低轉速是基本轉速，高轉速是指最高轉速。
6、勵磁方式
是指勵磁繞組的供電方式。通常有自勵、他勵和復勵三種，。
7、勵磁電壓
是指勵磁繞組供電的電壓值。一般有110V、220V等。單位是V。
8、勵磁電流
在額定勵磁電壓下，勵磁繞組中所流通的電流大小。單位是A。
9、定額（工作制）
也就是電動機的工作方式，是指電動機在正常使用的持續時間。一般分為連續制（S1）、斷續制(S2-S10)。
10、絕緣等級
是指直流機制造時所用絕緣材料的耐熱等級。一般有B級 F級 H級 C級。
11、額定溫升
指電機在額定工況下運行時，電機所允許的工作溫度減去繞組環境溫度的數值。單位用K表示。
12、技術條件（（標準編號）
國家標準
如中小型直流機的型號Z4-112/2-1 Z：直流電動機 4：第四次系列設計 112：機座中心高，單位為mm 2：極數 1：電樞鐵心長度代號。
